AUSGEWÄHLTER FALL | ENGINEERING-NACHWEISAKTE
13° Radschlag-Validierung
Das Aufprallverhalten des Rads mit einem physischen 13°-Schlagversuch abgleichen und die geprüfte Methode als wiederverwendbare Engineering-App bereitstellen.
Zugehörige Lösung · Strukturauslegung- Vergleichsbasis
- Physischer 13°-Aufpralltest
- Kennzahlendefinition
- 5/5 bestanden · 10,5 % Mindestreserve
Die Engineering-Aufgabe
Die Radaufprallvalidierung stützt sich stark auf Expertenerfahrung und physische Tests, während die Korrelation und Berichterstattung zwischen physischen Tests und digitalen Validierungen keinen gemeinsamen Standard hat.
Wie sich die Engineering-Arbeit verändert
Manuelle Prüfschritte
Apps mit Prüfvorgaben
Uneinheitliche Berichte
Standardisierte Prüfberichte
01 / Engineering-Ergebnis
- Prüfkriterien erfüllt
- 5/5
- Kleinste Marge aller Prüfungen
- 10.5%
Maßgebende Antworten mit dem physischen 13°-Aufprallversuch abgleichen und die Radbewertung unterstützen.
- Nachweise und Unterlagen
- Der physische 13-Grad-Aufpralltest und die vereinbarten Betriebsbedingungen bilden die Vergleichsbasis.
- Einsatzbereich
- Die veröffentlichte Validierung umfasst den 13°-Aufprall. Erweiterungen auf Festigkeit, Ermüdung und weitere Aufgaben erfordern erneute Modell-, Bedingungs- und Kriterienprüfungen.
Wiederverwendbare Engineering-Ergebnisse
- Modell mit Aufprallbedingung
- Simulations-Test-Korrelation
- Standard-Validierungsbericht
Repräsentative Engineering-Nachweise
Nachweis- und Validierungsmaßstab
Vergleichsbasis · Kennzahlendefinition
- Vergleichsbasis
- Der physische 13-Grad-Aufpralltest und die vereinbarten Betriebsbedingungen bilden die Vergleichsbasis.
- Kennzahlendefinition
- Verformung, Versagensort, kritische Reaktionen und Vergleichsabweichung
- Validierungsmethode
- Simulations-Test-Abgleich, Engineering-Prüfung und Standardbericht schließen den Abnahmeprozess.
- Offenlegung und Vertraulichkeit
- Reaktionskonturen, Vergleichskurven, Abnahmebericht und Engineering App sind öffentlich; sensible Kundeneingaben bleiben vertraulich.
Vorgehen, Nachweise und Wiederverwendung
Lösungspfad
Simulationsvalidierung → Testüberprüfung
- Antwort validieren
Mit Versuchen abgleichen

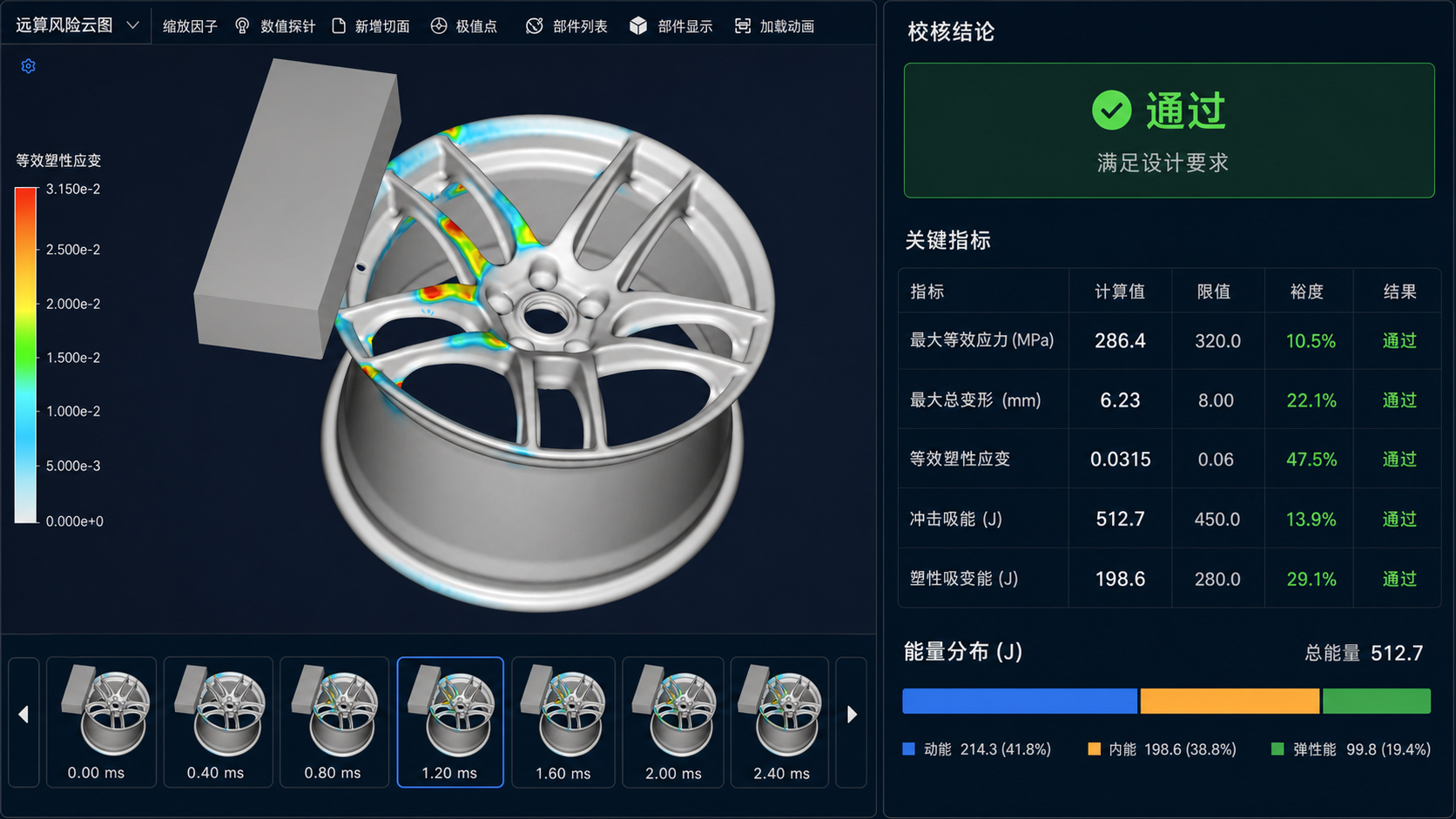

- Engineering-App
Eingaben und Kriterien sichern
- Ähnliche Aufgaben
Mit Vorlagen ausführen und prüfen
Voraussetzungen für weitere Anwendungen
Von der 13°-Aufprallaufgabe bis hin zu Kraft, Ermüdung und dem breiteren Workflow zur Radvalidierung
- Eingaben für die weitere Nutzung
- Radgeometrie, Werkstoffe und 13°-Aufprallbedingungen
- Erneut prüfen
- Bei neuen Objekten, Bedingungen oder Normen Modelle, Kriterien und Anwendbarkeit erneut prüfen.
Engineering-Nachweise
- Modell mit Aufprallbedingung
- Aufprall-Reaktionskontur
- Simulations-Test-Korrelation
- Standard-Validierungsbericht
